Cómo leer una carta náutica y sus isóbatas (sin ser patrón profesional)
Una carta náutica es un mapa de lo que no se ve: lo que hay debajo del agua. Aprender a leer cuatro cosas (las sondas, las isóbatas, el cero y los símbolos de fondo) te da el 80 % de lo que necesitas para una salida corta.
Las sondas: los números pequeños en el mar
Cada número azul o negro en el mar es una sonda: la profundidad medida en ese punto, en metros (en las cartas españolas actuales; las antiguas pueden estar en brazas). Dos detalles que despistan a quien empieza:
- Si el número tiene un subíndice (por ejemplo 42), son metros y decímetros: 4,2 m.
- Una sonda no dice qué hay entre ella y la siguiente. Entre dos números de 10 m puede haber una roca de 2 m que nadie midió.
Las isóbatas o veriles: las líneas de igual profundidad
Las isóbatas (los marineros las llaman veriles) son líneas que unen puntos de la misma profundidad. Funcionan igual que las curvas de nivel de un mapa de montaña, al revés: leerlas es leer la pendiente del fondo.
- Líneas muy juntas: el fondo cae deprisa, como una pared. Puede ser buen sitio para encontrar peces y cetáceos, pero deja poco margen para fondear.
- Líneas muy separadas: el fondo es suave, una llanura que se hunde despacio. Suele ser mejor para fondear.
- Líneas que forman un círculo cerrado de poca profundidad: un bajo o una roca. Aléjate o acércate con muchísimo cuidado y con el motor al ralentí.
Las zonas sombreadas en azul, de más claro a más oscuro, son la misma información dibujada de otra manera: cuanto más claro, menos agua.
El cero hidrográfico: a partir de dónde cuenta la profundidad
Las sondas no se miden desde el nivel del mar «de hoy», sino desde un nivel de referencia llamado cero hidrográfico, casi siempre el nivel de bajamar más bajo previsible. EMODnet, por ejemplo, refiere sus profundidades al Lowest Astronomical Tide (LAT). Consecuencia práctica: con marea normal casi siempre habrá más agua que la que marca la carta, rara vez menos. En el Mediterráneo la diferencia es de pocas decenas de centímetros; en el Atlántico, de metros.
Los símbolos de fondo y de peligro
Junto a las sondas aparecen abreviaturas que indican la naturaleza del fondo, y que importan más para fondear que el propio número. Las abreviaturas exactas dependen de la carta (hay versiones internacionales y españolas), así que ten a mano la leyenda de símbolos y abreviaturas de la carta que uses. Lo que significan, en cualquier caso:
| Tipo de fondo | Para fondear |
|---|---|
| Arena | Bueno: el ancla agarra y se recupera bien. |
| Fango | Bueno si el ancla es adecuada; cuesta soltarla. |
| Grava | Regular. |
| Roca | Malo: el ancla puede quedarse enganchada o no agarrar. |
| Coral | Evitar siempre. |
Los peligros (rocas sumergidas, bajos, restos de naufragios) se dibujan con cruces y asteriscos. Si no conoces un símbolo, búscalo en la leyenda de la carta: está para eso.
La carta oficial y la de una app no son lo mismo
Una carta oficial la elabora y certifica un servicio hidrográfico (en España, el Instituto Hidrográfico de la Marina) con sondeos hechos con sonda multihaz o monohaz. Es la que tiene valor legal. Muchas apps, incluida Embarca, usan otra cosa: modelos digitales del terreno que interpolan sondeos de calidad variable. Cuatro diferencias que debes tener presentes:
- Resolución. La rejilla global de GEBCO tiene celdas de 15 segundos de arco (unos 460 m); la de EMODnet para Europa, de unos 115 m. Cada celda da un solo valor.
- Origen. GEBCO distingue datos medidos de datos predichos por gravedad satelital o interpolados, y advierte de que su resolución puede diferir mucho de la de los datos originales. Por eso afirma que no debe usarse para la navegación.
- Peligros. Un modelo digital no «sabe» qué es una roca aislada de 30 cm de ancho; una carta oficial sí la señala.

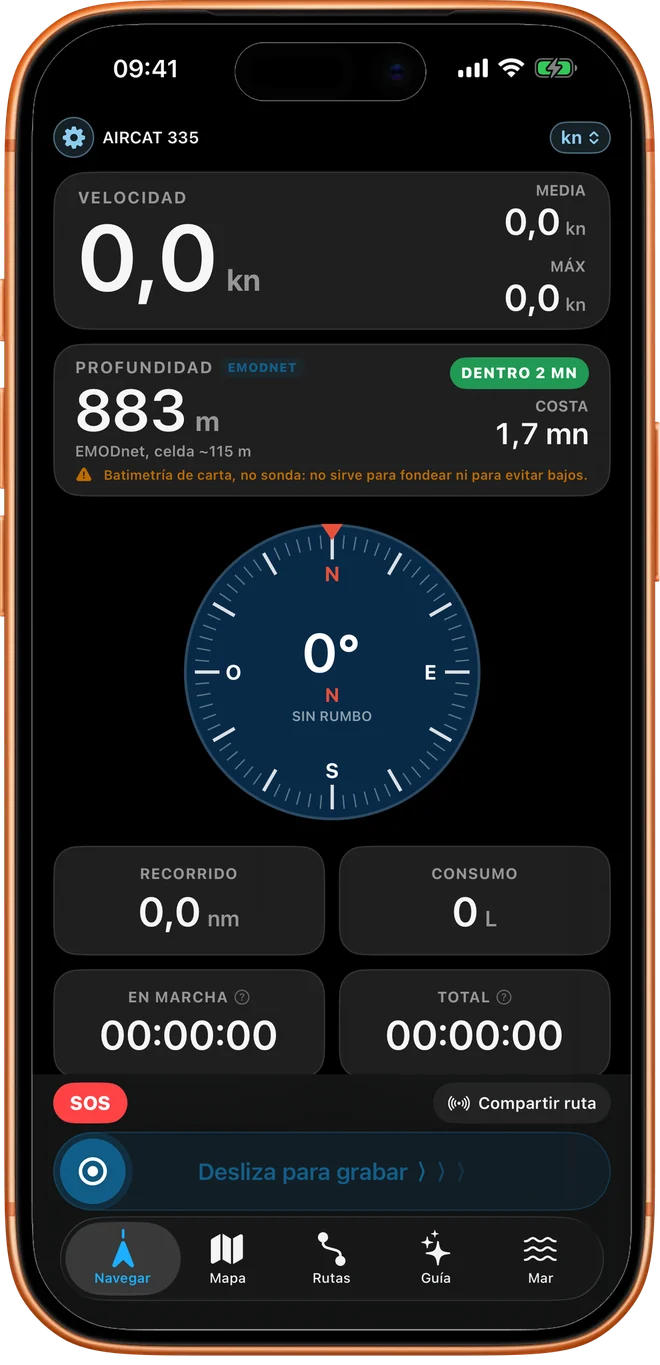

- Valor legal. Solo la carta oficial lo tiene. Por eso Embarca lo repite en cada pantalla: es profundidad estimada, no una sonda.
Cómo usar la carta de una app con cabeza
- Usa el sombreado y las isóbatas para descartar (aguas muy someras, fondos que caen de golpe, bajos señalados).
- Para aceptar un sitio, confírmalo con los ojos, el escandallo o una sonda. Mira cómo fondear sin sonda.
- Recuerda que cuanto más cerca de la costa y de los bajos, más importa lo que no ves en la rejilla.
- Descarga la zona antes de salir si no vas a tener cobertura: cartas sin conexión.
Fuentes
- GEBCO, rejilla mundial: 15 segundos de arco, clasificación de los datos (medidos, indirectos, desconocidos) y advertencia de uso en navegación.
- EMODnet Bathymetry: modelo digital europeo de 1/16 por 1/16 minutos de arco (unos 115 m), referido al LAT.
- Instituto Hidrográfico de la Marina: cartas náuticas oficiales de España.
